Jak začínáte nový výkres v AutoCADu, který potřebujete zítra odprezentovat, nebo podat na úřad?

Vsadím se, že znám odpověď.

Otevřete AutoCAD, zkopírujete do pracovního prostředí poslední projekt, dáte si ho stranou.

Začnete kreslit, kopírovat čáry, bloky, vlastnosti. Pak zjistíte, že by se vlastně lépe hodila čára z jiného projektu.

Co dále nepotřebujte, mažete. Do toho máte 20 variant řešení, promíchané bloky, zkrátka celý výkres je jeden velký nepořádek.

Na závěr to všechno spadne a vy nemáte zapnuté automatické ukládání… Ale jedete znovu, protože hodiny tikají a vy nemáte čas na vytvoření šablony výkresu. Jedete stále na časový dluh.

Nakonec to nějak zvládnete, jste rádi, že to máte za sebou. A zítra zase znovu. Pak přijde den D. Jdete tisknout, každý výkres vypadá jinak, velikosti písem nesedí, barvy čar jsou jinak, než potřebujete, zkrátka katastrofa…

Profesionálové takhle nepracují.

500,-

800,-

Pokud chcete jít cestou kvality, efektivity a konzistence, mám pro vás řešení:

Zkuste naší AutoCAD šablonu výkresu.

Otevřete nový výkres a vše potřebné máte ihned před sebou. Hladiny, čáry, kótovací styly, šrafy, bloky, tiskové styly. Vše je editovatelné, takže si ji můžete vyladit podle svého, nebo ji zkrátka implementujte do svého workflow tak, jak je. My ji používáme téměř každý den v našem vlastním studiu.

Šablona založena na jednoduchosti, efektivitě a přehlednosti. Mám rád jednoduchý, moderní styl prezentace - moje studio navrhuje high-end individuální architekturu pro klienty s vášní pro nadčasový a technicky precizní design. Tahle šablona v kombinaci s našimi výkresovými razítky mi umožňují produkovat konzistentní a vizuálně vytříbené sady výkresů pro každý projekt.

Obsah AutoCAD šablony výkresu:

1. Uživatelská příručka /.pdf/

2. AutoCAD šablona /.dwt/

  • Předdefinované vrstvy a nastavení vrstev

  • Typy čar a jejich nastavení

  • Styly a barvy šraf

  • Styly textu v předdefinovaných měřítkách (1:5, 1:10, 1:20, 1:50, 1:100, 1:200)

  • Kótovací styly v předdefinovaných měřítkách (1:5, 1:10, 1:20, 1:50, 1:100)

  • Oddělené vrstvy pro černý a barevný text a kóty (podle přiložených tiskových stylů).

  • Bloky nábytku

  • Bloky prostředí - lidé, stromy, mraky

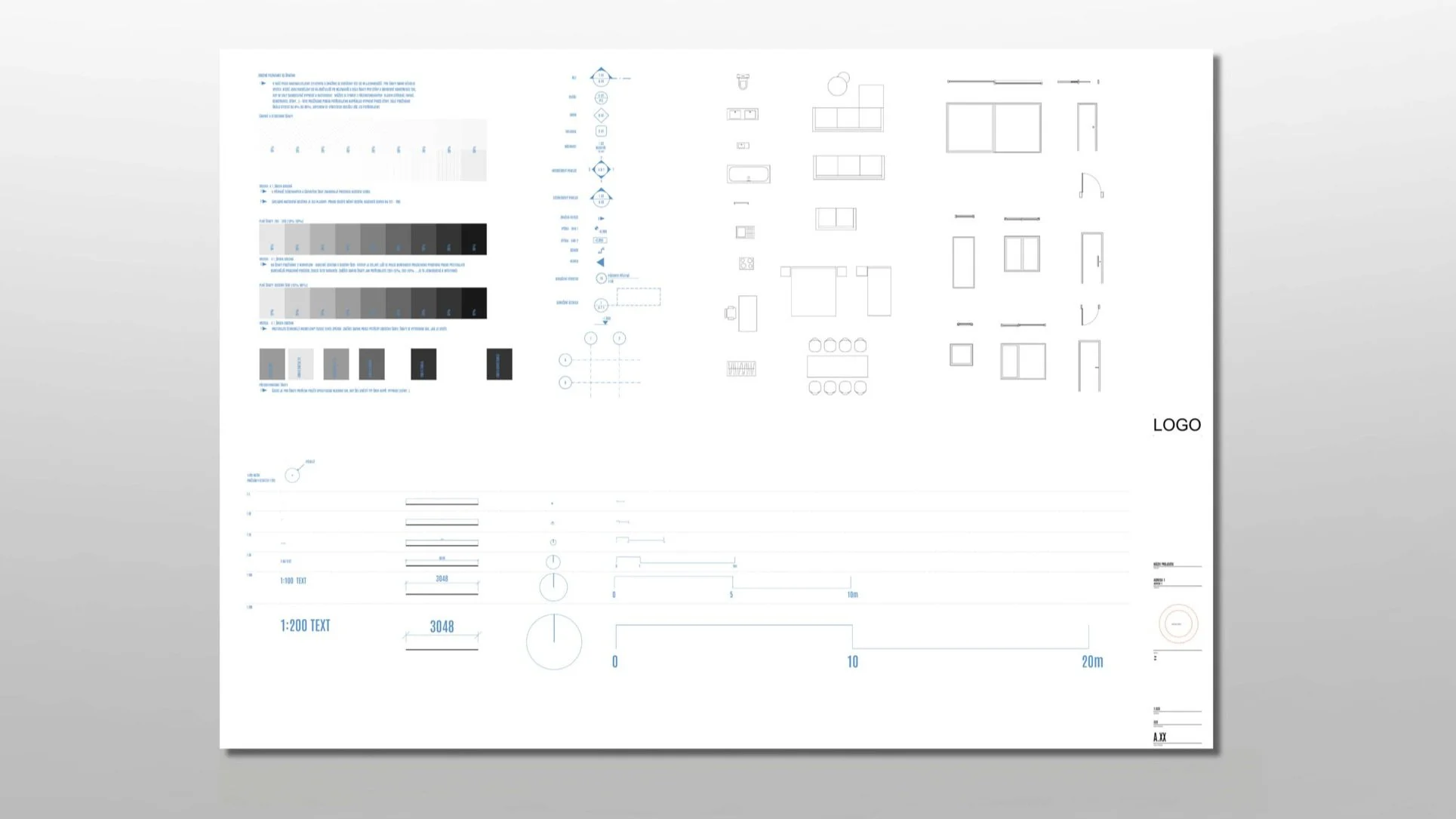

  • Nejběžnější anotační bloky

  • Typické stavební bloky - okna a dveře - dynamické bloky

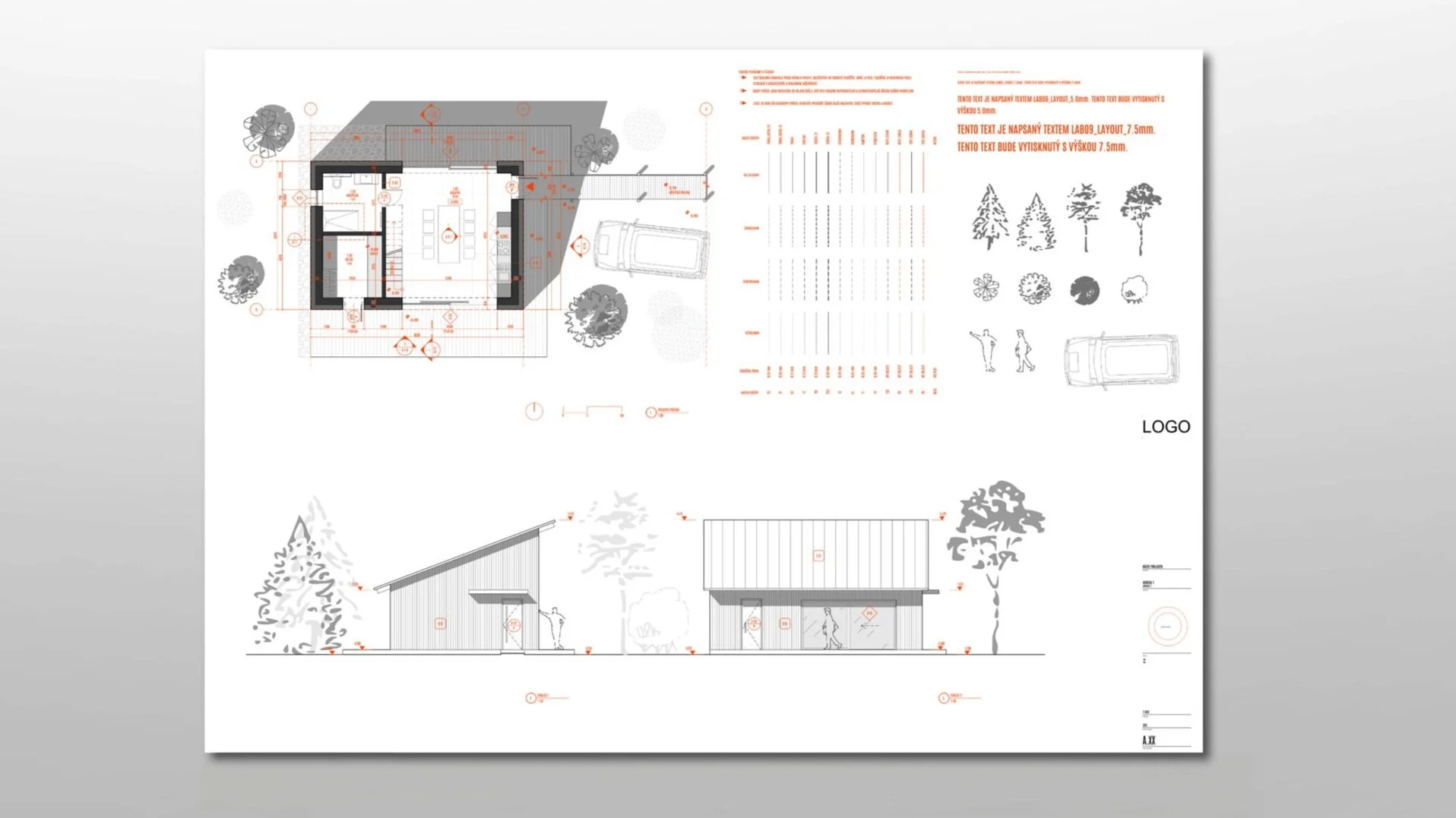

  • Vzorový výkres půdorysu

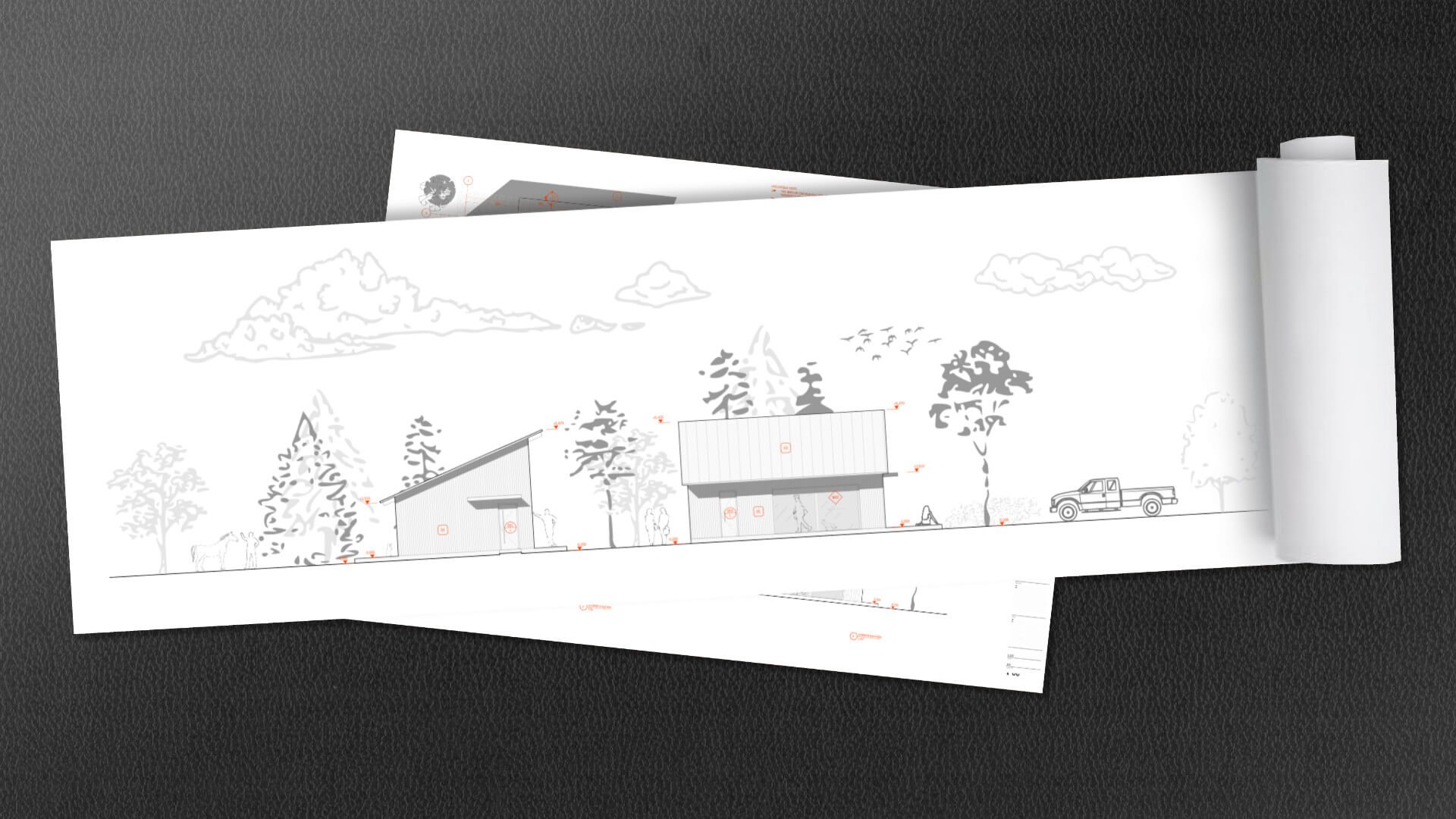

  • Vzorový výkres pohledů

  • Tabulka výkresu - A1 (841x594)

  • Soubor fontu (.ttf) používaný v šabloně

3. Styl tisku /.ctb/ pro text a rozměry v ČERNÉ barvě (předdefinované tloušťky, barvy tisku a nastavení per)

4. Styl tisku /.ctb/ pro text a rozměry v ŠEDÉ barvě (předdefinované tloušťky, barvy tisku a nastavení per)

5. Styl tisku /.ctb/ pro text a rozměry v ČERVENÉ barvě (předdefinované tloušťky, barvy tisku a nastavení per)

6. Styl tisku /.ctb/ pro text a rozměry v MODRÉ barvě (předdefinované tloušťky, barvy tisku a nastavení per)

7. Vzorový půdorys a výkresy pohledů/.pdf/

Internet je plný šablon, proč používat zrovna tu naši?

Většina šablon, bloků a podobných produktů jsou genericky tvořené produkty, za kterými stojí často anonymní autoři.

Byly vyrobeny hlavně proto, aby se dobře prodávaly. Obsahují mnoho vrstev, barev, prvků, hromadu postahovaných bloků, které spolu vizuálně nijak neladí.

Naše produkty jsou jiné. Vše, co prodáváme či poskytujeme, jsme původně vytvořili pro vlastní potřebu - pro provoz našeho architektonického studia.

Pomocí těchto nástrojů tvoříme prezentace pro skutečné klienty, na základě projektů se staví domy. Jsou tedy založeny na jednoduchosti, efektivitě a otevřené možnosti individuálních úprav. Musí to tak být - na používání těchto nástrojů stojí podnikání v našem oboru.

Nástroje používáme téměř na denní bázi. Proto žádný z produktů není konečný - s tím, jak se mění naše požadavky a potřeby, mění se také obsah a forma našich nástrojů.

Veškeré úpravy implementujeme také do nástrojů, které sdílíme. Vždy tedy používáte to, co je součástí reálného workflow architektonické kanceláře. Nechceme si nechávat nic jen pro sebe.

Často kladené dotazy:

  • Ano, tyto soubory byly vytvořeny a uloženy v aplikaci AutoCAD. Pokud používáte starší verzi aplikace AutoCAD, můžete si stáhnout software společnosti Autodesk - TrueView, který vám umožní soubory snadno převést do konkrétní verze aplikace AutoCAD. Šablona je také kompatibilní s programem CADKON. Kompatibilitu s jiným softwarem CAD nemohu zaručit.

  • Po dokončení platby za produkt na našich webových stránkách obdržíte e-mail s potvrzením objednávky a e-mail s odkazem na stažení produktu. Tento proces může nějakou dobu trvat. Zkontrolujte si, prosím, také svou schránku s nevyžádanou poštou. Po kliknutí na odkaz v e-mailu bude produkt stažen do vašeho počítače. Na stažení produktu z odkazu máte 2 pokusy. Po úspěšném stažení do počítače vám nic nebrání v plném využití produktu.

  • Všechny nástroje jsem vytvořil pro použití ve svém studiu, kde je používáme denně.

  • Jistě, vycházím z mých osobních zkušeností. Výrazně vám ušetří čas a zjednoduší workflow. Váš vizuální styl bude katapultován na vyšší úroveň.

  • Neváhejte nástroje začlenit do svého pracovního postupu tak, jak jsou, nebo je upravte podle svých požadavků. Volba je na vás, vše je plně editovatelné.

  • Určitě, právě připravujeme některé z našich nástrojů, abychom se o ně s vámi mohli podělit. Neváhejte navštívit náš eshop a přihlásit se k newsletteru. Zůstaňte ve spojení a my vás budeme neprodleně informovat o nových aktualizacích a novinkách!

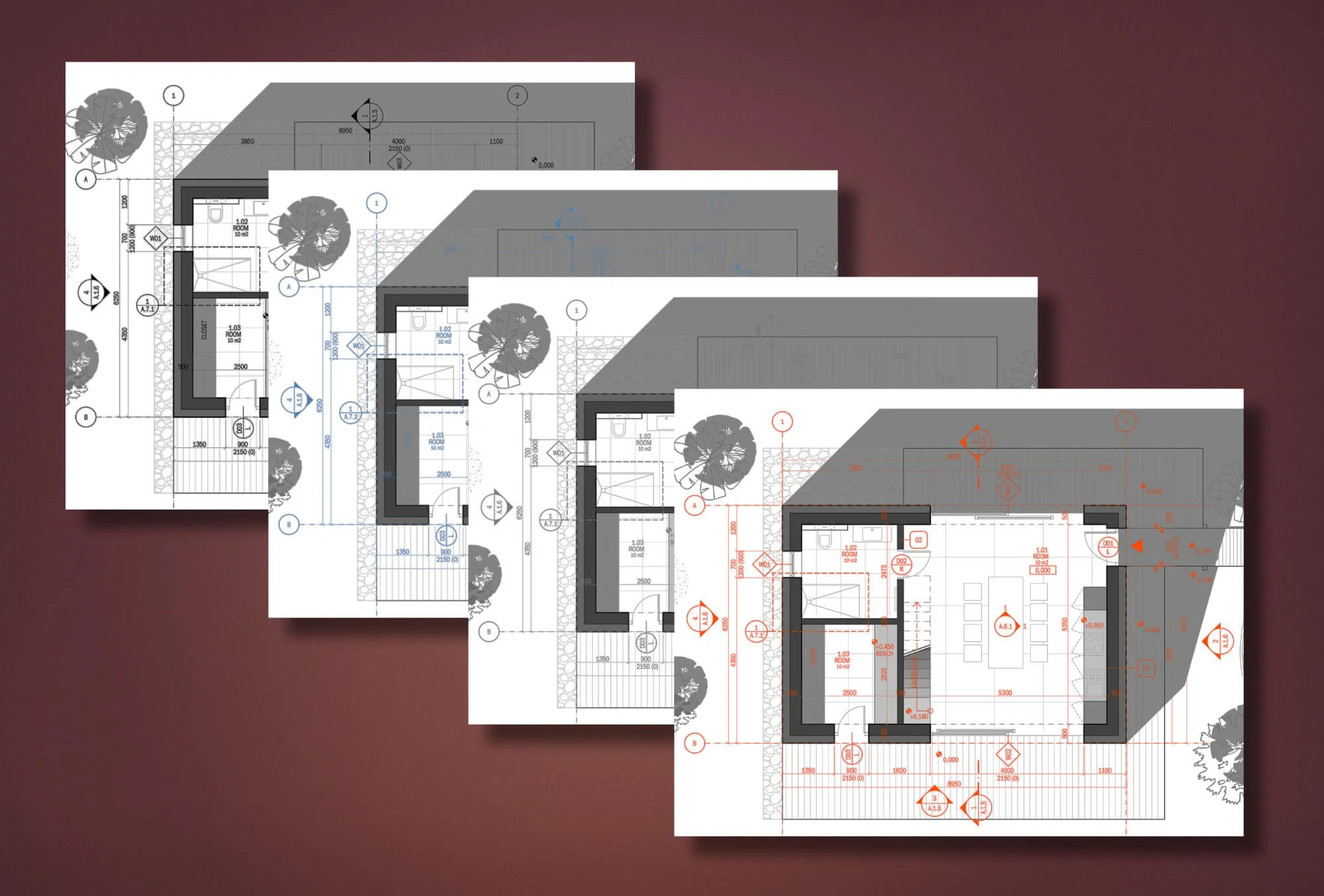

4 barevné styly tisku
